在Ubuntu使用工具链交叉编译arm架构的DPDK

为了使用 Marvell 提供的 ARM 架构工具链编译 DPDK 的 l3fwd 程序，你需要进行以下配置：

toolchain工具包解压出来，里面的目录是marvell-tools-12006.0

1 2	toolchain/marvell-tools-12006.0$ ls aarch64-marvell-linux-gnu bin include lib lib64 libexec share

使用meson和ninja编译dpdk

1.设置环境变量：

在编译 DPDK 之前，你需要设置环境变量，告诉 DPDK 使用 Marvell 提供的 ARM 架构工具链。假设 Marvell 工具链安装在 /path/to/marvell-tools-12006.0，你可以执行以下命令：

export PATH=/path/to/marvell-tools-12006.0/bin:$PATH

# eg 如下
export PATH=$PATH:/home/byzoro/work/toolchain/marvell-tools-12006.0/bin

export PATH=$PATH:/home/zheng/zhengshihong/marvell-tools-12006.0/bin


sudo chmod -R 777 /home/byzoro/work/cn10ka-switches-release-output/build/dpdk/arm64-build/

这样，系统会使用 Marvell 的工具链而不是默认的 x86 架构工具链。

2.检查已经配置好的交叉编译器

$ which aarch64-marvell-linux-gnu-gcc
/home/byzoro/work/toolchain/marvell-tools-12006.0/bin/aarch64-marvell-linux-gnu-gcc


$ aarch64-marvell-linux-gnu-gcc  -v
使用内建 specs。
COLLECT_GCC=aarch64-marvell-linux-gnu-gcc
COLLECT_LTO_WRAPPER=/home/byzoro/work/toolchain/marvell-tools-12006.0/bin/../libexec/gcc/aarch64-marvell-linux-gnu/12.2.0/lto-wrapper
目标：aarch64-marvell-linux-gnu
配置为：/home/jenkins/workspace/BuildToolchainAARCH64_GCC12/toolchain/scripts/../src/configure --disable-fixed-point --without-ppl --without-python --disable-werror --enable-plugins --with-lto-plugin-source=/home/jenkins/workspace/BuildToolchainAARCH64_GCC12/toolchain/scripts/../gits/gcc/lto-plugin --with-system-zlib --with-system-zstd --enable-initfini-array --disable-source-highlight --with-sysroot --with-local-prefix=/home/jenkins/workspace/BuildToolchainAARCH64_GCC12/toolchain/scripts/../marvell-tools/aarch64-marvell-linux-gnu/sys-root --disable-sim --enable-symvers=gnu --enable-__cxa_atexit --enable-symvers=gnu --enable-__cxa_atexit --disable-sim --with-multilib-list=lp64 --enable-gnu-indirect-function --target=aarch64-marvell-linux-gnu --enable-languages=c,c++,fortran,go --prefix=/home/jenkins/workspace/BuildToolchainAARCH64_GCC12/toolchain/scripts/../marvell-tools --with-pkgversion='Marvell Inc. Version: Marvell GCC12 build 12006.0' --with-bugurl=http://www.marvell.com/support/ --with-libexpat-prefix=/home/jenkins/workspace/BuildToolchainAARCH64_GCC12/toolchain/scripts/../libs
线程模型：posix
Supported LTO compression algorithms: zlib zstd
gcc 版本 12.2.0 (Marvell Inc. Version: Marvell GCC12 build 12006.0)

3.下载和编译 DPDK：

下载 DPDK 源代码，并使用 Marvell 提供的工具链进行编译。确保你已经安装了必要的依赖项（如 make、gcc 等）。

1
2
3

# 克隆 DPDK 仓库
git clone https://github.com/DPDK/dpdk.git
cd dpdk

4..编译 l3fwd 程序：

进入 DPDK 的 examples/l3fwd 目录，使用 Marvell 的工具链进行编译：

注意这里需要修改一下arm64_cn10k_linux_gcc1配置文件，将编译器改为

aarch64-marvell-linux-gnu-gcc形式

# 编译examples下所有的用例  dpdk根目录下执行
$ meson -Dexamples=all arm64-build --cross-file config/arm/arm64_cn10k_linux_gcc1

# 进入arm64-build目录进行编译
ninja -C arm64-build -v

这将使用 Marvell 的工具链编译 l3fwd 程序。

5.传输和运行程序：

将编译好的 l3fwd 程序传输到目标 ARM 架构平台上，并在目标平台上运行。

# 在tftp服务器上，也就是笔记本电脑
# 将要传输的文件放到/var/lib/tftpboot目录下
$ cp dpdk-l3fwd /var/lib/tftpboot/
# 在开发板系统中

$ tftp 198.18.0.2
tftp> get /var/lib/tftpboot/dpdk-l3fwd
tftp> quit
$ ls
a.out  appDemo  dpdk-l3fwd  shared_appDemo  xinpian.conf



# 给dpdk-l3fwd加执行权限，否则无法运行
$ chmod 777 dpdk-l3fwd
# 正常运行
~# dpdk-l3fwd -h
EAL: Detected CPU lcores: 24
EAL: Detected NUMA nodes: 1

Usage: dpdk-l3fwd [options]

EAL common options:
  -c COREMASK         Hexadecimal bitmask of cores to run on
  -l CORELIST         List of cores to run on
                      The argument format is <c1>[-c2][,c3[-c4],...]
                      where c1, c2, etc are core indexes between 0 and 24
  --lcores COREMAP    Map lcore set to physical cpu set
                      The argument format is
                            '<lcores[@cpus]>[<,lcores[@cpus]>...]'
                      lcores and cpus list are group

交叉编译DpDk【通用过程】

1.依赖安装：

1
2
3

$ sudo apt-get install meson
$ sudo apt-get install ninja-build
$ sudo apt-get install pkg-config-aarch64-linux-gnu

2.Check the installed Meson version with the following command:

1	$ meson --version

3.Run following command from DPDK top directory to build for OcteonTx:

1 2	$ meson arm64-build --cross-file config/arm/arm64_thunderx_linux_gcc $ ninja -C arm64-build

Run following command from DPDK top directory to build for CN10K:

$ meson arm64-build --cross-file config/arm/arm64_cn10k_linux_gcc
$ ninja -C arm64-build




meson /home/byzoro/work/cn10ka-switches-release-output/build/dpdk --cross-file /home/byzoro/work/cn10ka-switches-release-output/build/dpdk/config/arm/arm64_cn10k_linux_gcc

只修改了example下某个用例中的文件，如何重新编译

以dpdk-helloworld为例

1.在example/helloworld目录下修改main.c文件

cd dpdk/examples/helloworld
$ dpdk/examples/helloworld
$ vi main.c


#回到dpdk根目录
$ meson -Dexamples=all arm64-build --cross-file config/arm/arm64_cn10k_linux_gcc1
$ ninja -C arm64-build -v




$ ls -ll dpdk-helloworld
18:21 dpdk-helloworld
$ ls -ll dpdk-l3fwd
17:55 dpdk-l3fwd
$ cp dpdk-helloworld /var/lib/tftpboot/

$ tftp 198.18.0.2
tftp> get /var/lib/tftpboot/dpdk-helloworld
tftp> quit
$ chmod 777 dpdk-helloworld
$ mkdir /dev/hugepages
$ mount -t hugetlbfs nodev /dev/hugepages
$ ./dpdk-helloworld

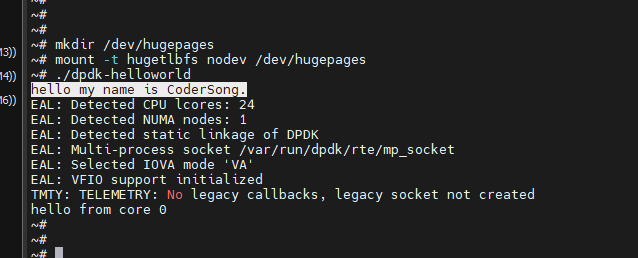

在开发板上验证程序：

arm64_cn10k_linux_gcc1文件

注意把工具替换成marvell的版本，meson根据这个文件配置使用编译器。

[binaries]
c = ['ccache', 'aarch64-marvell-linux-gnu-gcc']
cpp = ['ccache', 'aarch64-marvell-linux-gnu-g++']
ar = 'aarch64-marvell-linux-gnu-gcc-ar'
strip = 'aarch64-marvell-linux-gnu-strip'
pkgconfig = 'aarch64-marvell-linux-gnu-pkg-config'
pcap-config = ''
cmake = 'cmake'

[host_machine]
system = 'linux'
cpu_family = 'aarch64'
cpu = 'armv8.6-a'
endian = 'little'

[properties]
platform = 'cn10k'

x86_64-linux-gnu
[binaries]
c = ['ccache', 'x86_64-linux-gnu-gcc']
cpp = ['ccache', 'x86_64-linux-gnu-g++']
ar = 'x86_64-linux-gnu-gcc-ar'
strip = 'x86_64-linux-gnu-strip'
pkgconfig = 'x86_64-linux-gnu-pkg-config'
pcap-config = ''
cmake = 'cmake'
